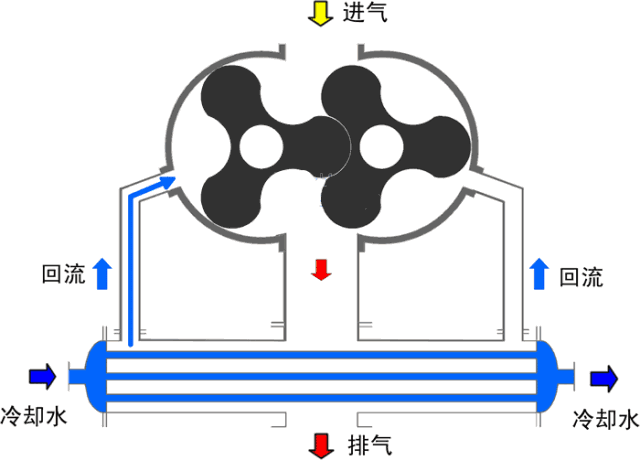

羅茨真空泵的工作原理圖

泵是輸送流體或使流體增壓的機械，主要用來輸送水、油、礦漿、酸堿液、乳化液、懸乳液、氣混合物和液態金屬等，是礦業、化工和冶金等行業常見的輸送設備.

工作原理：羅茨泵的工作原理與羅茨鼓風機相似。由于轉子的不斷旋轉，被抽氣體從進氣口吸入到轉子與泵殼之間的空間v0內，再經排氣口排出。由于吸氣后v0空間是全封閉狀態，所以，在泵腔內氣體沒有壓縮和膨脹。但當轉子頂部轉過排氣口邊緣，v0空間與排氣側相通時，由于排氣側氣體壓強較高，則有一部分氣體返沖到空間v0中去，使氣體壓強突然增高。當轉子繼續轉動時，氣體排出泵外。

羅茨泵具有以下特點：

在較寬的壓強范圍內有較大的抽速；

起動快，能立即工作；

對被抽氣體中含有的灰塵和水蒸氣不敏感；

轉子不必潤滑，泵腔內無油；

振動小，轉子動平衡條件較好，沒有排氣閥；

驅動功率小，機械摩擦損失??；

結構緊湊，占地面積??；

運轉維護費用低。

因此，羅茨泵在冶金、石油化工、造紙、食品、電子工業部門得到廣泛的應用。
